四大水系統原理圖

1、 自動噴水滅火系統是由灑水噴頭、報警閥組、水流報警裝置（水流指示器或壓力開關）等組件，以及管道、供水設施組成的，并能在發生火災時噴水的自動滅火系統。自動噴水滅火系統在保護人身和財產安全方面具有安全可靠、經濟實用、滅火成功率高等優點，廣泛應用于工業建筑和民用建筑。

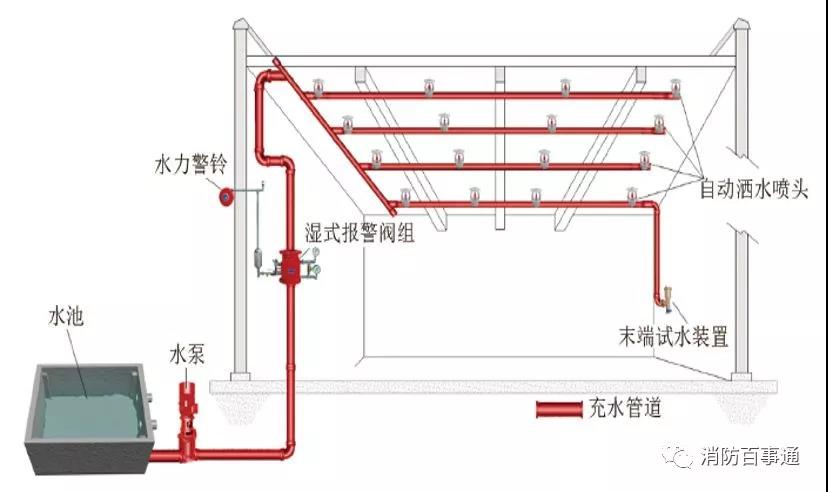

▲自動噴水滅火系統原理圖▲



2、 自動噴水滅火系統根據噴頭的不同可以分為兩類，使用閉式噴頭（注意噴頭中間的紅色玻璃管）就是閉式系統，使用開式噴頭的為開式系統。其中閉式系統包括濕式系統、干式系統和預作用系統；開式系統包括雨淋系統、水幕系統。

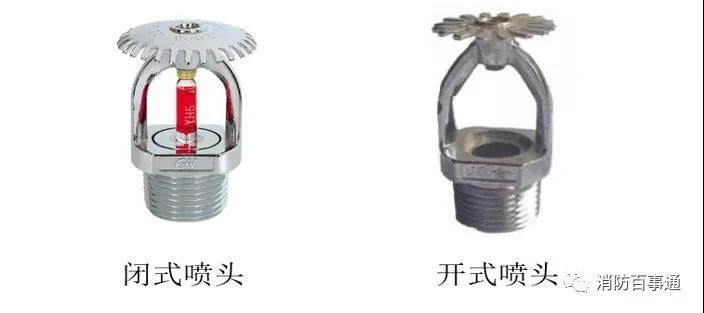

▲兩種噴頭▲



3、 各不同系統的區別主要體現在管道填充物及各組件上。其中比較常見的自動噴水滅火系統有濕式系統、干式系統和預作用系統和雨淋系統。



4、 濕式系統在準工作狀態時管道內充滿用于啟動系統的有壓水的閉式系統，濕式系統由閉式噴頭、濕式報警閥組、水流指示器或壓力開關，供水設施及供水配水管道等組成。

▲左邊為濕式系統，右邊為供水設施▲



5、 干式系統在準工作狀態時管道內充滿用于啟動系統的有壓氣體的閉式系統，干式系統由閉式噴頭、干式報警閥組、充氣設備、水流指示器或壓力開關，供水設施及供水配水管道等組成。

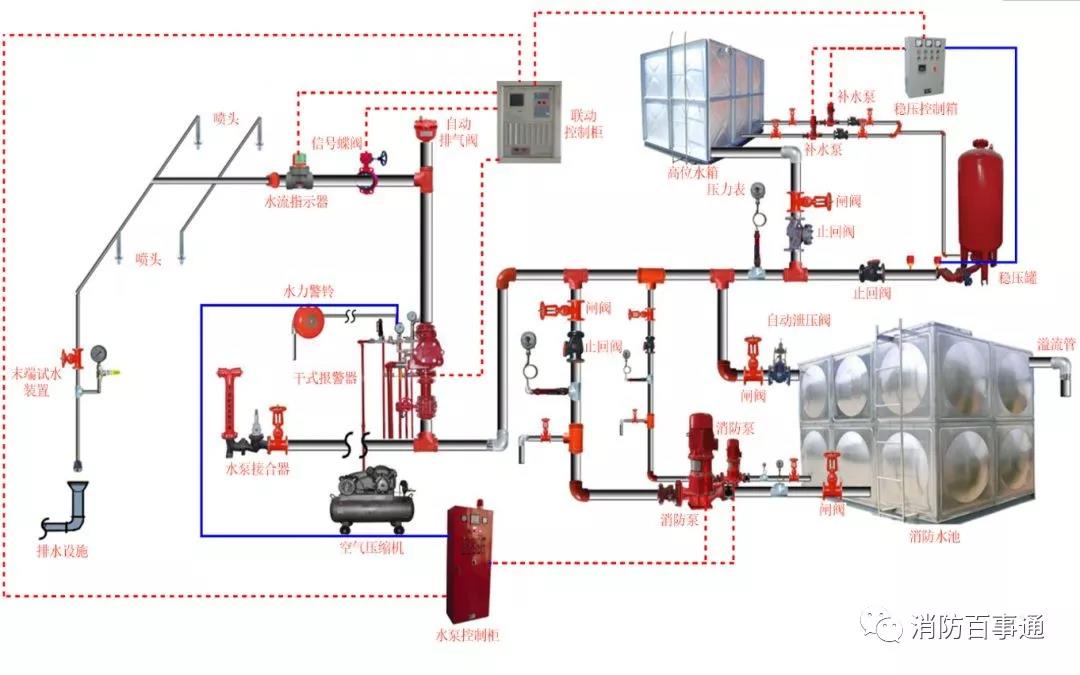

▲左邊為干式系統，右邊為供水設施▲



6、 預作用系統在準工作狀態時配水管道內不充水，由火災自動報警器自動開啟預作用閥后，轉換為濕式系統，預作用系統由閉式噴頭、預作用閥組、充氣設備（不是必須有）、水流報警裝置、供水設施及供水配水管道等組成。

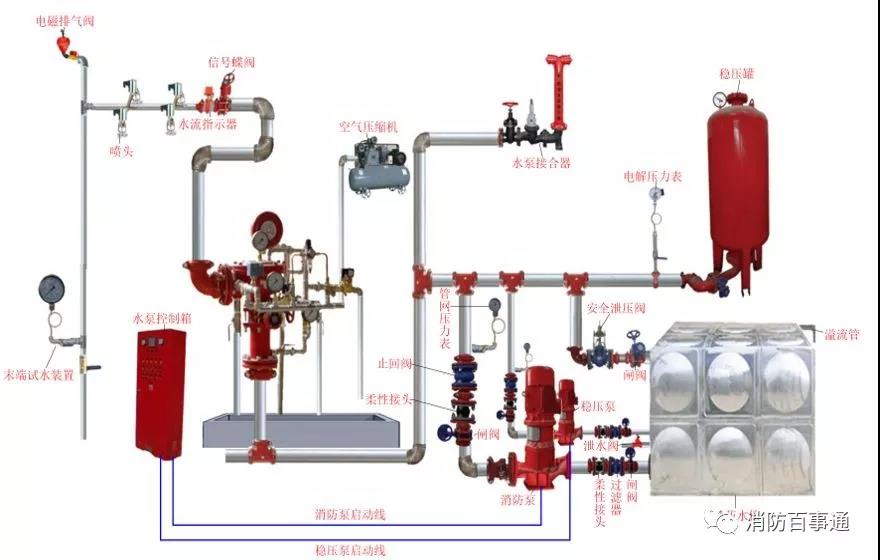

▲左邊為預作用系統，右邊為供水設施▲



7、 雨淋系統由雨淋閥控制噴水范圍，由配套的火災自動報警系統或傳動管系統啟動雨淋閥，由開式噴頭、雨淋閥組、水流報警裝置、供水設施及供水配水管道等組成。

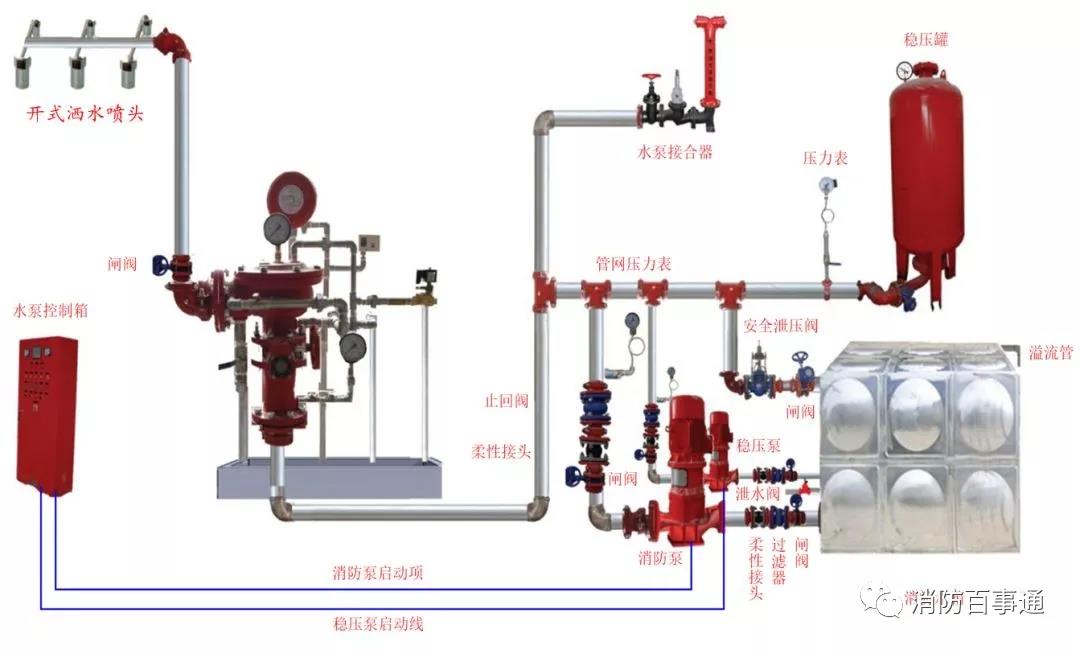

▲左邊為雨淋系統，右邊為供水設施▲
