室外消火栓系統的形式

規范依據：《消防給水及消火栓系統技術規范》GB50974-2014

一、合用式：

6.1.6 當室外采用高壓或臨時高壓消防給水系統時，宜與室內消防給水系統合用。

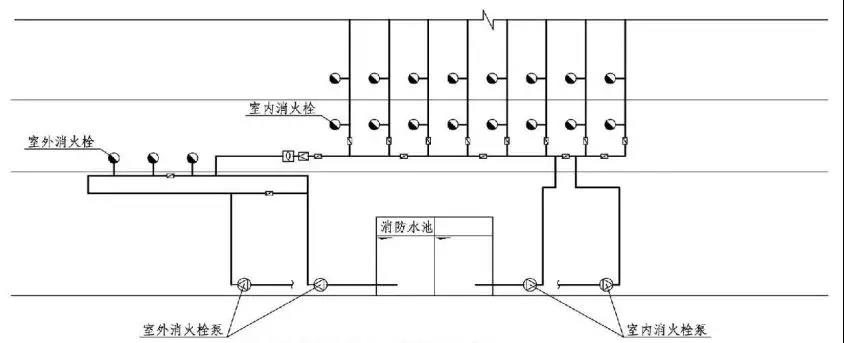

室內外消火栓給水系統合用示意圖
注：圖中水泵處閥器件略。

提示：

1.合用系統之一：室內外共用一臺消火栓泵，適用于室內外流量之和不太大和揚程不太高的建筑。

2.合用系統之二：室內外共用兩臺消火栓泵，適用于室內流量和室外流量均較大且揚程不太高的建筑。先起一臺泵，待壓力繼續降低，啟第二臺泵。

3.合用系統之三：如圖示，適用于室內消火栓系統揚程很高的建筑。室外消火栓泵由流量開關自動啟泵。

4.室外消防管網壓力不宜太高，不大于0.5MPa為宜，以減小埋地管漏水。

二、獨立式：

6.1.7 獨立的室外臨時高壓消防給水系統宜采用穩壓泵維持系統的充水和壓力。

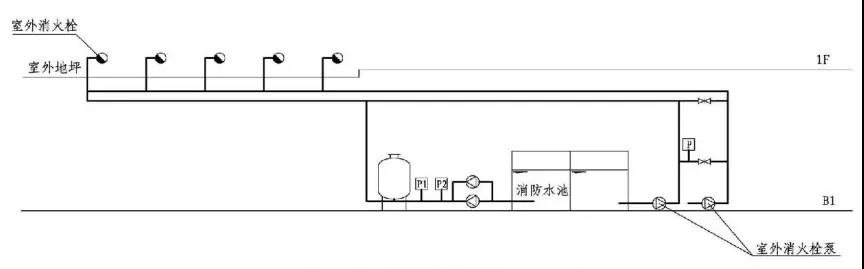

室外臨時高壓消防系統穩壓示意圖
注：圖中水泵處閥器件略。


提示：

穩壓泵的啟泵壓力應保證最不利消火栓口處的靜壓不小于0.17MPa，當最不利消火栓口處的靜壓降至0.10MPa之前應啟動消防供水泵。
